本产品（SQ1206/SQ1207 ）为泛用型食品包装用双组份无溶剂复合型聚氨酯粘合剂。

二、应用范围

    本产品适用于包括铝箔结构在内的各类塑/塑、塑/铝、镀铝膜等材质结构的复合及应用；

    本产品针对不同地区或气候环境条件于 30-40℃ 加工温度条件下，具有优良的流动性，其加工线速度可达到 400m/min 以上；

    本产品具有的***的表面湿润性和机器加工性，非常适合于针对镀铝膜材质结构的复合应用；

    本产品具有优异的透明度和光泽性，适合于对透明度和光泽性有特定较高要求的各类包装上的应用；

    本产品也适合于含铝箔结构及水煮包装结构的复合及应用，但这必须以所使用的其它原物料品质及加工工艺能得到有效控制为前提保证。

三、典型应用结构：

    BOPP/VMCPP

    BOPP/CPP

    PET(BOPP)/VMPET/PE

    NY/LLDPE

    PET/Alu/PE

    PET/PE

    薄膜在复合前需经电晕处理，并达到足够的达因数。

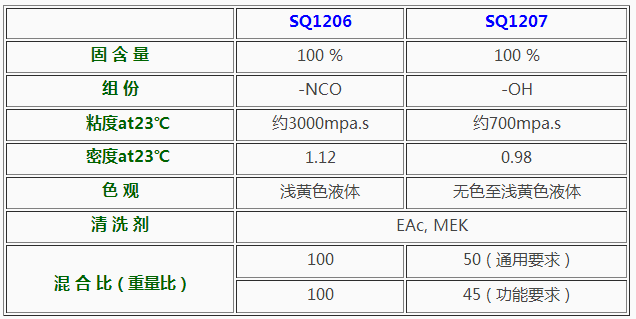

四、技术规格

五、使 用

    适用机型：任何型号无溶剂复合机器并配有自动混合设备

    涂 布 量：1.3- 2.5 g/m2 (干基 )

    操作温度：30- 40 ℃ ( 建议通常条件下设定为 40 ℃ )

              胶泵 Dosing unit                       38 ℃

              加热管 Heated pipe                   38 ℃

              计量辊 Metering roll 1 & 2        40 ℃

              涂布辊 Coating roll                    40 ℃

    混合粘度 at 40℃：低于 900 mPa.s

    复合温度：50- 55 ℃

    机器线速度：0- 400 m/min

    可使用时间：混合后 > 30 min

    固化时间：35- 40 ℃, 12-36 小时 ( 于环境湿度为 70% 的条件以下 )

六、健康与安全

    聚氨酯粘合剂含有微量异氰酸酯, 避免与皮肤和食品直接接触。

七、包 装

     SQ1206：18KG / 桶，200KGS / 桶。

     SQ1207：18KG / 桶，200KGS / 桶。

八、储存期

    在 5~30 ℃ 的干燥洁净环境下，未启封的 SQ1206/ SQ1207  可存放 6 个月。启封后未用完的产品必须尽快密闭保存。

九、注意事项

    1、如采用双组份型油墨, 油墨中的固化剂必须加足，或适量提高粘合剂中固化剂的比例; 针对目前所广泛使用的通用型油墨，更应关注油墨中所存在的反应基而引发的品质危机。因此，由于油墨的复杂性，建议预先测试油墨与粘合剂的相容性。

    2、薄膜中之添加剂，尤其是LDPE、LLDPE及CPP薄膜中之爽滑剂和其印刷后的残存溶剂量，以及包装内容物等因素对复合制品的品质评定都很重要，将会直接或间接影响其使用性能。因此，于生产前针对实际使用条件所做的复合测试也是必要的。

    3、设备有固定计量辊，必须每隔 12小时以溶剂清洗，防止胶固化造成计量辊间隙不准。不建议使用人工、机械式混胶，请使用自动混合设备。请勿将本产品与其他粘合剂相混合使用。如有需要，请电话咨询本公司。

    4、本技术资料所提供之数据，是本公司实验室试验所得的确实可信之数据。但由于实际性能表现会因各生产厂商的实际生产和应用条件不同而会有所差异，因此用户有责任于正式生产前对我公司产品或型号依据实际应用条件进行测试，在确认本公司产品或型号符合实际应用条件的前提下再行投入生产。由于对本公司产品的实际使用条件（指用户的生产工艺和流程控制及实际应用状态等）非本公司所能控制，因此本公司对用途不予保证。
